题目内容
小明进行实验探究“光的反射规律”， 组装了如图所示装置。把一个平面镜放在水平桌面上，在平面镜上竖直放一张可以绕ON向前、向后折动的白纸板，纸面上画有角度刻度线, ON与镜面垂直。

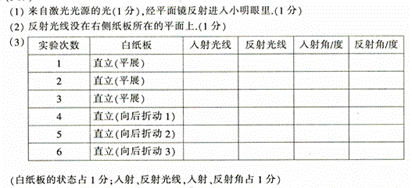

(1) 小明在F点能从平面镜中看见激光光源的像，其原因是 。
(2) 实验中，当把纸板的右半边向后折30°时，发现右侧纸板上不再呈现反射光线，说明 。
(3) 请画出记录实验探究过程的表格。
