【题目】如图是一种温度自动报警器的工作原理图，其中热敏电阻的阻值随温度的升高而降低，则以下说法正确的是 ( )
A.电磁继电器中的电磁铁的工作原理是电磁感应
B.电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路
C.温度较高时，指示灯亮起，该装置报警
D.温度较低时，电铃响起，该装置报警
【答案】B
【解析】
A．电磁继电器中的电磁铁的工作原理是电生磁，故A错误；
B．电磁继电器是工作电路的开关，通过它，可以用控制电路来控制工作电路，故B正确；
C．温度较高时，热敏电阻阻值变小，左边电路有电流，电磁铁将衔铁吸下，右边下面电路通电电铃响起，该装置报警，故C错误；
D．温度较低时，热敏电阻阻值变大，左边电路电流很小，电磁铁磁性很弱，弹簧将衔铁拉起，右边上面电路通电指示灯亮起，该装置是安全提示，故D错误；
阅读快车系列答案【题目】小明探究“电流跟电阻的关系”的实验电路如图所示。他在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干．
实验次数 | 电阻R/Ω | 电流I/A |
1 | 10 | 0.2 |
2 | 20 | 0.1 |
3 | 50 |
（1）用笔画线代替导线，将实物图补充完整。（要求滑片P向左移动时电流表示数变大）
（_______）
（2）在连接电路的过程中，开关应处于_______状态。闭合开关前，应将滑动变阻器滑片滑到最_______端（选填“左”或“右”）．滑动变阻器在此实验中的主要作用是_______。
（3）在电路连接好后，闭合开关，发现电压表无示数，电流表有示数，且电路中只有一处故障，则故障原因可能是_______。
（4）故障排除后，小明将10Ω的定值电阻换成20Ω的定值电阻后，同时应将滑动变阻器的滑片P向_______端（选填“A”或“B”）移动，使电压表示数为2V 时，再读出电流表示数。
（5）当小明改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是（________）
A．滑动变阻器的阻值太大 B．电压表量程选小了
C．滑动变阻器的阻值太小 D．滑动变阻器烧坏了
【题目】如图是利用压敏电阻的特性测量压力大小的电路，其中定值电阻R0=150Ω，电流表的量程0~0.06 A，托盘质量忽略不计。已知压敏电阻的阻值与其所受压力的关系如下表所示：
压力F/N | 0 | 50 | 100 | 150 | 200 | 250 | 300 | …… |
压敏电阻R/Ω | 300 | 270 | 240 | 210 | 180 | 150 | 120 | …… |
（1）当不称重时，电流表示数是0.02A，求电源电压；
（2）写出压敏电阻的阻值R与压力F关系的表达式；
（3）求该装置所能测量的压力范围。
【题目】为了探究并联电路的电流特点，同学设计了如图1所示的电路进行实验。
（1）在做使用电流表测电流的分组实验中，A组同学试触时电流表的指针向着没有刻度的一侧偏转，如图2，根据你的分析，你认为原因可能是_____________；
（2）B组同学试触时发现电流表的指针扫过有刻度的地方，直到没有刻度的地方，如图3，你认为原因可能是__________；
（3）下面设计的表格中存在的不足之处是：_________；
|
|
| |
第一次测量 | 0.5 | ||
第二次测量 | |||
第三次测量 |
（4）排除故障后，测出了
、
支路和干路上的电流分别为
、
和
，电流表示数据如图4中甲、乙、丙所示，可读出：A，
___________A，
_________A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支部电流的关系是：________________。（写出关系式即可）
（5）为了验证结论的普遍性，同学下一步的操作是________________

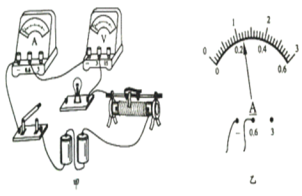

【题目】甲、乙两小组探究“电流与电压和电阻的关系”，老师提供的实验器材有：电源（电压恒为4.5 V），电流表、电压表各一个，开关一个，定值电阻四个（5 Ω、10 Ω、15 Ω、20 Ω），滑动变阻器三只（规格分别为“10Ω 2 A”、“25Ω 1 A”和“50Ω 1 A”），小灯泡一只（额定电压2.5V），导线若干。
（1）甲小组探究“电流与电压的关系”。

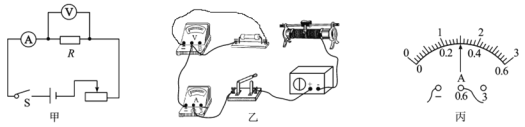

①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整．
（________）
②他们将5 Ω的电阻接入电路，检查无误后闭合开关，发现电压表有示数，电流表无示数，造成这一现象的原因可能是________________________（写出一条即可）。
③排除故障后进行实验得到的数据如表，由此可得到的实验结论是________________。
电压U/V | 1.0 | 1.5 | 3.0 |
电流I/A | 0.2 | 0.3 | 0.6 |
（2）乙小组探究“电流与电阻的关系”．
①将5 Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5 V，并记下相应的电流值．再用10 Ω的电阻替代5 Ω的电阻，此时滑片应向____（填“左”或“右”）端移动，移动滑动变阻器滑片的目的是________________________________。
②为了用四个定值电阻完成四组实验，应选择滑动变阻器的规格是________________。
③用小灯泡替换定值电阻，移动滑片使灯泡正常发光，电流表示数如图丙所示，则小灯泡的额定功率是____W.
