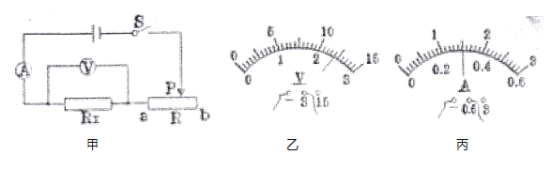

【题目】小明同学用伏安法测电阻，实验电路图如图甲所示。

(1)该实验的原理是_____；

(2)闭合开关S前，滑动变阻器滑片P应置于_____端（选填“a”或“b”）；

(3)假如小明同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：

① _____ ② _____；

(4)小明同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻为Rx= _____ Ω；

(5)如果继续用此套试验器材做“探究电流跟电压的关系”实验，滑动变阻器的作用都是_____ 的（“相同”或“不相同”）。

Answer 1

【答案】（或欧姆定律） b 定值电阻短路 滑动变阻器短路 8 相同

【解析】

(1)[1]伏安法测电阻的原理是欧姆定律，即。

(2)[2]滑动变阻器有保护电路的作用，在闭合开关前应滑到最大阻值处，如图滑动变阻器下端接左，则滑动变阻器应滑到最右端b。

(3)刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，说明此时电路电流很大，电阻很小，则原因可能是

①[3]定值电阻短路。

②[4]滑动变阻器短路。

(4)[5]电压表、电流表均选择小量程，读数分别为2.4V和0.3A，则被测电阻阻值为

(5)[6]测未知电阻阻值时，滑动变阻器的作用为保护电路和改变电压多次测量求平均值；“探究电流跟电压的关系”时，滑动变阻器的作用是保护电路和改变电压多次测量得到普遍规律；故滑动变阻器的作用是相同的。
