Question

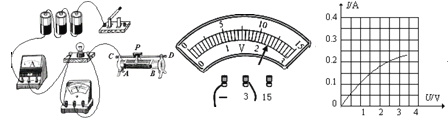

【题目】小西和小林用如图所示的器材探究串联电路的电压关系，用三节干电池串联做电源。

UAB/V	UBC/V	UAC/V
2.1	2.1	4.2

(1)小西用电压表测量L1两端的电压时，电压表指针偏转角度过小，如图所示，接着她应该______．

(2)他们正确连接电路后，得出了下表所示的一组数据，分析实验数据得出两个实验结论：

①串联电路两端的电压_____各用电器两端电压之和；

②串联电路中，各用电器两端电压相等。

(3)小西和小林互相交流后认为结论②是片面的。为了得出串联电路电压关系的普遍规律他们还应当 ____．

(4)在实验中他们还发现：电源两端电压总大于各用电器两端电压之和，询问老师后知道是导线分压造成的。小林想更明显地观察到导线分压的现象，他应选择较填_________(“粗”或“细”)的导线进行实验。

Answer 1

【答案】断开开关，将电压表换成0～3V量程进行测量 等于 换用不同规格的小灯泡多次实验 细

【解析】

(1)[1]指针偏转角度过小，说明选的量程过大，接下来应该换用0~3V量程再次进行实验；

(2)[2]串联电路的电压规律是电路两端电压等于各用电器两端电压之和；

(3)[3]结论②各用电器两端电压相等是错误的，原因是选用了规格相同的小灯泡进行了实验， 接下来应该还用不同规格的灯泡再次进行实验；

(4)[4]在电流一定时，电压与电阻大小成正比，为了更明显地观察到导线的分压现象，应该是导线电阻更大一些，在其他条件相同时，横截面积越小，导线的电阻越大，故应选择更细的导线。
