题目内容
(单选)(图解法)如图8所示，一小球在斜面上处于静止状态，不考虑一切摩擦，如果把竖直挡板由竖直位置缓慢绕O点转至水平位置，则此过程中球对挡板的压力F1和球对斜面的压力F2的变化情况是 ( )．
A．F1先增大后减小，F2一直减小
B．F1先减小后增大，F2一直减小
C．F1和F2都一直减小
D．F1和F2都一直增大

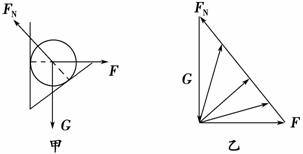

解析 小球受力如图甲所示，因挡板是缓慢移动，所以小球处于动态平衡状态，在移动过程中，此三力(重力G、斜面的支持力FN、挡板的弹力F)组合成一矢量三角形的变化情况如图乙所示(重力大小方向均不变，斜面对其支持力方向始终不变)，由图可知此过程中斜面对小球的支持力不断减小，挡板对小球弹力先减小后增大，再由牛顿第三定律知B对．
答案 B
