题目内容
在如图所示电路中，R1＝390Ω，R2＝230Ω，电源内电阻r＝50Ω，当K合在1时，电压表的读数为80V；当K合在2时，电压表的读数为U1＝72V，电流表的读数为I1＝0.18A，
求：(1)电源的电动势

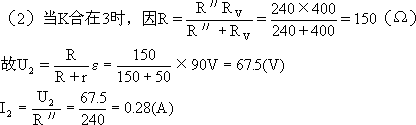

(2)当K合在3时，两电表的读数．
答案：
解析：
解析：
|

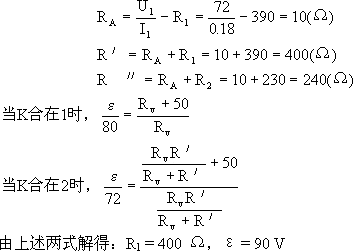

正确解答：(1)由题意无法判断电压表、电流表是理想电表．设RA、Rv分别为电流表、电压表的内阻， 由上述两式解得：R1＝400 Ω，ε＝90 V 小结：本题告诉我们，有些题目的已知条件隐藏得很深．仅从文字的表面是看不出来的．只好通过试算的方法判断．判断无误再继续进行解题． |
为电流表与电阻器R1串联后的电阻，R″为电流表与电阻器R2串联的电阻．则K合在2时：
