某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有：
A．电压表V：0～3～15V
B．电流表A：0～0.6～3A
C．变阻器R₁（20Ω，1A）
D．变阻器R₂（1000Ω，0.1A）
E．电键S和导线若干
（1）实验中电流表应选用的量程为______；电压表应选用的量程为______；变阻器应选用______（标明变阻器代号）；

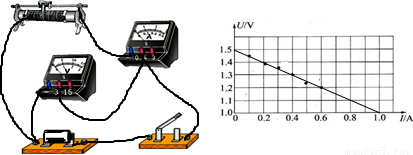

（2）根据实验要求连接实物电路图如图1；
（3）实验测得的6组数据已在U-I图中标出，如图2所示．请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=______V，电阻r=______Ω．

Answer 1

【答案】分析：根据电池的电动势和图中的电流值可选取电流表及电压表；滑动变阻器在本实验中作为限流使用，故应选取若大于内阻的滑动变阻器；
用直线将各点相连，注意让各点尽量分布在直线两侧；由图象与纵坐标的交点可求得电动势；图象的斜率表示电池的内电阻．
解答：解：（1）由图可知，电流小于0.6A，故电流表应选用的量程为0-0.6A；而电池的电动势约为1.5V，故电压表应选用的量程为 0-3V；
为了调节方便并能减小误差，故变阻器应选用R₁；
（2）对照电路原理图，连接实物图，如图所示：

（3）描点作图，如图所示：
图象的横轴截距表示电动势，故电动势为1.50V；
斜率绝对值表示电源内电阻，故r==0.50Ω
故答案为：（1）0-0.6A；0-3V；R₁
（2）如图
（3）1.5；0.50
点评：本题考查测电动势和内阻实验的数据处理，注意要结合公式理解图象的斜率及截距的含义．
