题目内容
(10分)
在“描绘小灯泡的伏安特性曲线”的实验中，某同学测得电流-电压的数据如下表所示：
| 电流I/mA | 2.7 | 5.4 | 12.4 | 19.5 | 27.8 | 36.4 | 47.1 | 56.1 | 69.6 | 81.7 | 93.2 |
| 电压U/V | 0.04 | 0.08 | 0.21 | 0.54 | 1.30 | 2.20 | 3.52 | 4.77 | 6.90 | 9.12 | 11.46 |
（2）为了探究灯丝电阻与温度的关系，已作出电阻随电流的变化曲线如图所示：请指出图线的特征，并解释形成的原因。

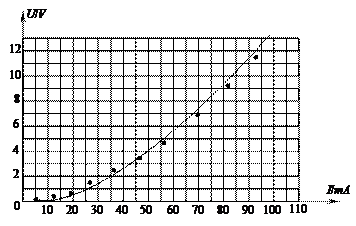

（1）
（2）电阻随电流增大，存在三个区间，电阻随电流的变化快慢不同。
第一区间电流很小时，电阻变化不大；第二区间灯丝温度升高快，电阻增大快；第三区间部分电能转化为光能，灯丝温度升高变慢，电阻增大也变慢。
解析
名师伴你成长课时同步学练测系列答案（每空2分，共10分） 在描绘小灯泡伏安特性曲线的实验中，提供的实验器材有：
A．小灯泡（额定电压为3.8V，额定电流约0.3A）
B．直流电流表A（0~0.6A，内阻约0.5Ω）
C．直流电压表V（0~6V，内阻约5 kΩ）
D．滑动变阻器R1（0~10Ω，2A）
E．滑动变阻器R2（0~100Ω，0.2A）
F．电源（6V，内阻不计）
G．开关S及导线若干．
（1）实验中滑动变阻器应选用 （选填R1 或R2）；
（2）某同学设计了实验测量电路，通过改变变阻器的滑片位置，使电表读数从零开始变化，记录多组电压表的读数U和电流表的读数I．请在图甲中用笔画线代替导线，将实验电路连接完整；
（3）该同学在实验中测出8组对应的数据（见下表）：
| 次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| U/V | 0 | 0.20 | 0.50 | 1.00 | 1.50 | 2.00 | 3.00 | 3.80 |
| I/A | 0 | 0.08 | 0.13 | 0.18 | 0.20 | 0.24 | 0.29 | 0.33 |
则小灯泡的额定功率为 W，该测量值 （选填“大于”、“小于”或“等于”）真实值．请在图乙坐标中，描点作出U—I图线．由图象可知，随着电流的增大，小灯泡的电阻 （选填“增大”、“减小”或“不变”）．
 |
 |
