题目内容
在测量某一定值电阻Rx阻值的实验中，张楠同学选定了如图所示的器材进行实验．实验过程中，由于李骅同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填人记录表格中。
实验次数 | 1 | 2 | 3 | 4 | 5 |
压U／V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 |
电流I／A |

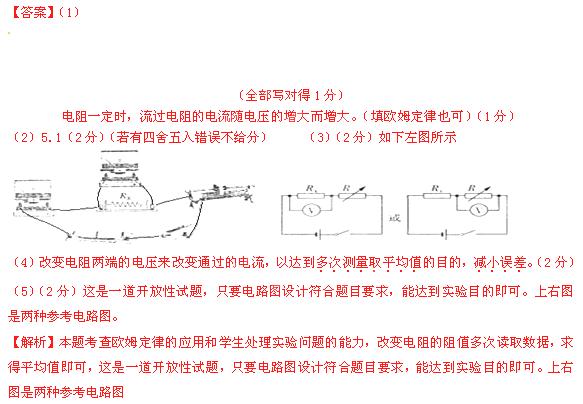

（1）请你帮助李骅同学把记录在草稿纸上的电流值对应填人表格中，并写出你所依据的物理规律是 （2分）
（2）根据测量数据计算该定值电阻的阻值为 Ω（保留一位小数）（2分）
（3）根据实验所需电路，用笔画线代替导线完成下左图中的实物连接。（2分）
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是
。（2分）
（5）若电源电压恒定且未知，用电阻箱R（电路符号 ）代替滑动变阻器，同时撤去电流表，请利用余下器材（不要再添加其它任何器材）设计一个测量RX阻值的实验电路图，并在上右图中的方框中画出。2分）
）代替滑动变阻器，同时撤去电流表，请利用余下器材（不要再添加其它任何器材）设计一个测量RX阻值的实验电路图，并在图3中的方框中画出．2分）（10分）在测量某一定值电阻Rx阻值的实验中，张楠同学选定了如图所示的器材进行实验．实验过程中，由于李骅同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填人记录表格中。
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 压U／V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 |
| 电流I／A | | | | | |
（1）请你帮助李骅同学把记录在草稿纸上的电流值对应填人表格中，并写出你所依据的物理规律是 （2分）
（2）根据测量数据计算该定值电阻的阻值为 Ω（保留一位小数）（2分）
（3）根据实验所需电路，用笔画线代替导线完成下左图中的实物连接。（2分）
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是
。（2分）
（5）若电源电压恒定且未知，用电阻箱R（电路符号 ）代替滑动变阻器，同时撤去电流表，请利用余下器材（不要再添加其它任何器材）设计一个测量RX阻值的实验电路图，并在上右图中的方框中画出。2分） （10分）在测量某一定值电阻Rx阻值的实验中，张楠同学选定了如图所示的器材进行实验．实验过程中，由于李骅同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填人记录表格中。
|
实验次数 |
1 |
2 |
3 |
4 |
5 |
|
压U／V |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
|
电流I／A |
|
|
|
|
|
（1）请你帮助李骅同学把记录在草稿纸上的电流值对应填人表格中，并写出你所依据的物理规律是 （2分）
（2）根据测量数据计算该定值电阻的阻值为 Ω（保留一位小数）（2分）
（3）根据实验所需电路，用笔画线代替导线完成下左图中的实物连接。（2分）
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是
。（2分）
（5）若电源电压恒定且未知，用电阻箱R（电路符号 ）代替滑动变阻器，同时撤去电流表，请利用余下器材（不要再添加其它任何器材）设计一个测量RX阻值的实验电路图，并在上右图中的方框中画出。2分）
在测量某一定值电阻Rx阻值的实验中，张楠同学选定了如图所示的器材进行实验．实验过程中，由于李骅同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填人记录表格中。
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 压U／V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 |
| 电流I／A |
（1）请你帮助李骅同学把记录在草稿纸上的电流值对应填人表格中，并写出你所依据的物理规律是 （2分）
（2）根据测量数据计算该定值电阻的阻值为 Ω（保留一位小数）（2分）
（3）根据实验所需电路，用笔画线代替导线完成下左图中的实物连接。（2分）
 | |||
 | |||
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是
。（2分）
（5）若电源电压恒定且未知，用电阻箱R（电路符号 ）代替滑动变阻器，同时撤去电流表，请利用余下器材（不要再添加其它任何器材）设计一个测量RX阻值的实验电路图，并在上右图中的方框中画出。2分）
