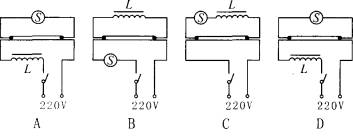

在图中有4个日光灯的接线图，图中S为起辉器，L为镇流器，其中正确的是 (　)



Answer 1

答案：A
解析：

解析：图中S为起辉器，由一个固定金属片和一个受热膨胀很明显的金属弯形片组成，内充氖气；L为镇流器，是一个自感系数很大的电感线圈，灯管内充有汞蒸气，只有在电压很高时才能电离．当接通开关时，同时加在S上和灯管两端的电压，使 S中的氖气电离，发出辉光，产生的热量使弯形金属片膨胀且与固定金属片接触，使回路中有电流；而此时，S内的氖气停止发光，动片冷却收缩，使电路又马上断开，电路中电流迅速减小，在 L中产生很大的感应电动势，阻碍电流的减小．这个电动势与原电源电压总是同向的，从而产生一个瞬时高压加在日光灯管两端。使灯管内的汞蒸气电离，其正负离子在电场力作用下定向移动，碰撞管擘的荧光物质，日光灯亮．由上分析可知：L、S、灯管中灯丝应组成串联电路． 答案：A 归纳：工作原理是判断线路正误的标准．
