Question

如图(a)所示，地面上有一质量为M的重物，用力F向上提它，力F变化而引起物体加速度变化的函数关系如图(b)所示，则以下说法中正确的是

A．当F小于图中A点值时，物体的重力Mg＞F，物体不动

B．图中A点值即为物体的重力值

C．物体向上运动的加速度和力F成正比

D．图线延长和纵轴的交点B的数值等于该地的重力加速度

Answer 1

答案：ABD

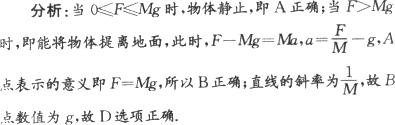

解析：
提示：

在理解图象所表达的物理规律时要注意：(1)看清坐标轴所表示的物理量及单位并注意坐标原点是否从零开始；(2)沿图象上各点移动，反映着一个量随另一量变化的函数关系．因此，每个图象都应该与一个代数方程相对应；(3)图象上任一点的斜率，反映了该点处一个量随另一个量变化的快慢(变化率)，如s－t图象中的斜率为速度，v－t图象中的斜率为加速度；(4)一般图象与它对应的横轴(或纵轴)之间的面积，往往也能代表一个物理量．如v－t图象中，曲线与t轴所夹的面积代表位移；F－t图象中，曲线与t轴所夹面积代表冲量；F－L图象中，曲线与L轴所夹的面积代表功．
