电流表的内阻为Rg, 满偏电流为Ig, 把它改装成nIg的电流表, 所需联的电阻R1＝ Rg, 如果把它改装成nUg的电压表所需联的电阻R2＝ Rg. 题目和参考答案——青夏教育精英家教网——

题目内容

电流表的内阻为Rg, 满偏电流为Ig, 把它改装成nIg的电流表, 所需______联的电阻R1＝______Rg, 如果把它改装成nUg的电压表所需______联的电阻R2＝_____Rg.

答案：并,1/(n-1);串,n-1
解析：

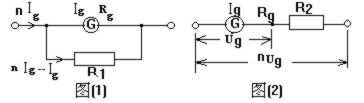

解: 改装成安培表如图(1)

IgRg＝(nIg-Ig)R1

改装成伏特表如图(2)

nUg＝Ug+IgR2

＝(n-1)Rg
