题目内容

用伏安法测量电阻阻值R，并求出电阻率ρ．

给定电压表(内阻约为50kΩ)、电流表(内阻约为40Ω)、滑线变阻器、电源、电键、等待测电阻(约为250Ω)及导线若干．

(1)画出测量R的电路图．

(2)图1中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R值的步骤：________．求出的电阻值R＝________．(保留3位有效数字)

(3)待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图2、图3所示．由图可知其长度为________，直径为________．

(4)由以上数据可求出ρ＝________．(保留3位有效数字)

答案：
解析：

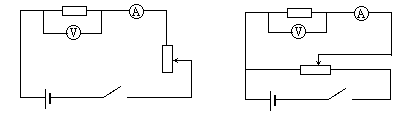

　　(1)

　　(2)①做U－I图线，舍去左起第二点，其余5个点尽量靠近直线且均匀分布在直线两侧.②求该直线的斜率K，则R－K得R＝229Ω(221～237Ω均为正确)

　　(3)0.800cm，0.194cm

　　(4)8.46×10－2π·m(8.16×10－2～8.76×10－2π·m均为正确)
