甲.乙两同学使用完全相同的器材用伏安法测量同一未知电阻Rx的阻值．给定器材为:待测电阻Rx,电流表,电压表(量程为0-3V.内阻约3000Ω),最大阻值为1700Ω的滑动变阻器,电源E,开关S.导线若干．两人的测量结果分别由图甲和图乙给出． (1)由图甲得Rx＝ ,由图乙得Rx＝． (2)在下面方框中分别画出甲.乙两位同学所用测量电路．并由题目和参考答案——青夏教育精英家教网——

题目内容

甲、乙两同学使用完全相同的器材用伏安法测量同一未知电阻Rx的阻值．给定器材为：待测电阻Rx；电流表(量程0～5mA，内阻约10Ω)；电压表(量程为0～3V，内阻约3000Ω)；最大阻值为1700Ω的滑动变阻器；电源E(电动势约3V)；开关S、导线若干．两人的测量结果分别由图甲和图乙给出．

(1)由图甲得Rx＝________；由图乙得Rx＝________．

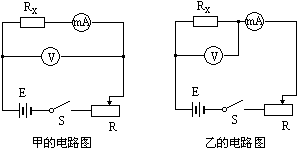

(2)在下面方框中分别画出甲、乙两位同学所用测量电路．并由测量结果判定________同学测量结果较为准确．

答案：
解析：

　　(1)1060±40Ω,730±40Ω

　　(2)甲
