题目内容
有一待测电阻Rx，阻值约为5Ω，允许最大功率为1.25W，现欲比较精确的测定其阻值．除待测电阻外，备用器材及规格如下：
①电压表(0～3V～15V)3V量程内阻为3kΩ，15V量程内阻力15kΩ；
②电流表(0～0.6A～3A)0.6A量程内阻为1Ω；3A量程内阻为0.25Ω；
③滑动变阻器(20Ω，1A)；
④蓄电池组(6V，内阻不计)；
⑤电键、导线．
请用实线代替导线，将下图所示实物连成测量电路，要求待测电阻Rx中电流从零开始连续可调，且连线时使滑动变阻器的滑动触头处于电键闭合前的正确位置．
答案：
解析：
解析：
|

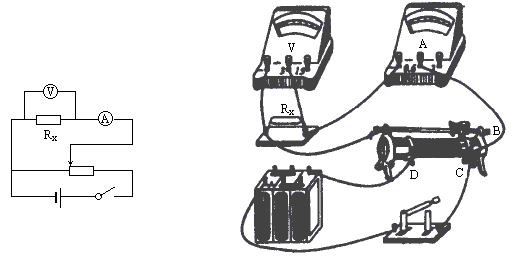

通过计算可知，Rx上允许的最大电压约2.5V，最大电流约0.5A，故电压表应选3V量程，电流表应选0.6A量程． 因题目要求Rx上电流从零开始连续可调，故滑动变阻器应接成“分压式”．在连线时，为使滑动变阻器的滑动触头处于电键闭合前的正确位置(即保证电键刚闭合时分出的电压为最小，不致把Rx或两电表烧毁)，应从A，C(或B，C)两接线柱上取得分压． 又电压表选3V量程时,RV/Rx≈600,满足条件RV>>Rx，故电流表采用“外接法”测量误差较小．根据上述分析，本题实验电路如下图实物连线如下图．
|
