题目内容

读出下图中测量的数据

（1）甲图读数为            mm

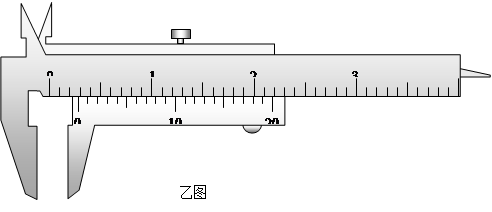

（2）乙图读数为            cm



【答案】

(1)  8.030~8.033     （3分）(2)   0.280

【解析】略



练习册系列答案
相关题目
（1）读出下图给出的螺旋测微器和游标卡尺的示数，螺旋测微器的示数为
6.125
6.125
mm，游标卡尺的示数
4.120
4.120
cm

（2）现有一种特殊的电池，电动势E约为9V，内阻r约为50Ω，允许输出的最大电流为50mA，用如图（a）的电路测量它的电动势和内阻，图中电压表的内阻非常大，R为电阻箱，阻值范围0～9999Ω．

①R0是定值电阻，起
防止短路，电流过大，烧坏电源
防止短路，电流过大，烧坏电源
的作用．
②实验室备有的定值电阻R0有以下几种规格：本实验应选
B
B

A．10Ω 2.5W         B．150Ω 1.0W
C．100Ω 1.0W      D．2 000Ω 5.0W
③该同学接入符合要求的R0后，闭合开关，调整电阻箱的阻值，
读取电压表的示数
读取电压表的示数
．改变电阻箱阻值，得多组数据，作出如图 （b）的图线．则电池的电动势E=
10V
10V
，内阻r=
46Ω
46Ω
．（结果保留两位有效数字）
（1）．用螺旋测微器（千分尺）测小球直径时，示数如图甲所示，这时读出的数值是
8.473
8.473
mm；用游标卡尺（卡尺的游标有20等分）测量一支铅笔的长度，测量结果如图乙所示，由此可知铅笔的长度是
10.060
10.060
cm．

（2）．某实验小组的同学在用打点计时器探究小车的加速度a与的质量M之间关系的实验中，不改变拉力T （即牵拉小车的细线所吊挂砂桶与砂的重力mg一定），只改变小车的质量M，得到了如下表所示的几组实验数据．其中第3组数据还未算出加速度，但该组对应的纸带已经打出，如下图所示．打点计时器接的是50Hz的低压交流电源，图中各点为每打5个点标出的计数点，测量长度的单位为cm．
实验次数 1 2 3 4 5 6
小车质量（g） 200 300 400 500 600 1000
小车加速度（m/s2） 2.00 1.33 0.79 0.67 0.40
小车质量倒数
（kg-1）		 5.00 3.33 2.50 2.00 1.67 1.00

①请由上图中纸带上记录测量的数据，求出该次实验中：C点对应的瞬时速度vC=
0.35m/s
0.35m/s
m/s，
O点对应的瞬时速度v0=
0.056
0.056
m/s，以及加速度a=
0.98
0.98
m/s2，并填入上表空缺中；
（结果均保留两位有效数字）
②请在图示的坐标中，恰当选择研究变量，根据上面表格中对应的各组数据作出能够较直观反映实验规律的关系图线（用小“×”号描点，并据此作出平滑的图线）；
③由②中作出的图象可以得出的结论是：
在拉力一定时，小车运动的加速度a与小车的质量M成反比；
在拉力一定时，小车运动的加速度a与小车的质量M成反比；
．

读出下图中测量的数据

（1）甲图读数为            mm

（2）乙图读数为            cm



读出下图中测量的数据


（1）甲图读数为           mm
（2）乙图读数为           cm
