题目内容

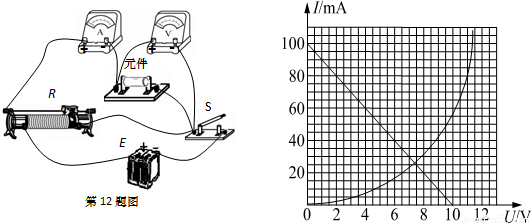

在研究某电路元件的伏安特性时,得到了如图所示的伏安特性曲线.备用器材有电压表V1(量程为3V,内阻约为6kΩ),电压表V2(量程为15V,内阻约为150kΩ),电流表A1(量程为150mA,内阻约为10Ω),电流表A2(量程为3A,内阻约为0.3Ω),滑动变阻器R1(20Ω 1A),R2(1KΩ 0.2A).(1)实验中电压表应选择______,电流表应选择______,滑动变阻器应选择______(选填写器材的字母代号).
(2)请将图中的实物连线补充完整.
(3)通过伏安特性曲线可以知道随着电压的提高此元件的电阻______(选填“不变”、“增加”或“减小”)
(4)把此元件和电阻为99欧姆的标准电阻串联接在电动势为10V,内阻为1Ω的电源两端,此时电源的输出功率为______.
【答案】分析:(1)根据表中给出的数据可以选择出电流表及电压表;根据电路的接法可以得出滑动变阻器;
(2)根据实验的原理得到原理图,再依次将各元件连接即可得出实物图;
(3)由伏安特性曲线的斜率变化可得出该元件电阻的变化;
(4)在I-U图象中作出定值电阻的伏安特性曲线,图象的交点为两元件的工作状态,由交点坐标可得出电流值与电压值,再由功率公式可求得电源的输出功率.
解答:
解:(1)由表中数据可得,电压最大值接近12V,故电压表应选择V2
电路中电流最大为100mA,故电流表应选择 A1
在测量伏安特性曲线时,要求电流从零开始调节,故应采用分压接法,滑动变阻器选择小电阻R1
(2)本实验采用的是滑动变阻器分压接法,电流表采用分压接法;根据原理图依次将各元件连接,一般选连接串联部分,再连接并联部分;
(3)I-U图象中,图象的斜率表示电阻的倒数,由图象可知,斜率增大,故电阻减小;
(4)在原图中再作出以99Ω等效为电源内阻时的伏安特性曲线,如下图,则两图象的交点纵坐标为电路中的电流25mA;此时灯泡两端的电压为7.9V;则电源的输出总电压U=7.9+IR=9.88V;
由P=UI可求得电源的输出功率P=UI=9.88×0.025W≈0.26W;
故答案为:(1)V2; A1;R1; (2)如上图;(3)减小;(4)0.26.
点评:本题考测量小灯泡的伏安特性曲线实验,注意在最后的数据处理时,采用了图象的方法;应注意学会图象法在解题中的应用.
(2)根据实验的原理得到原理图,再依次将各元件连接即可得出实物图;
(3)由伏安特性曲线的斜率变化可得出该元件电阻的变化;
(4)在I-U图象中作出定值电阻的伏安特性曲线,图象的交点为两元件的工作状态,由交点坐标可得出电流值与电压值,再由功率公式可求得电源的输出功率.
解答:
电路中电流最大为100mA,故电流表应选择 A1
在测量伏安特性曲线时,要求电流从零开始调节,故应采用分压接法,滑动变阻器选择小电阻R1
(2)本实验采用的是滑动变阻器分压接法,电流表采用分压接法;根据原理图依次将各元件连接,一般选连接串联部分,再连接并联部分;
(3)I-U图象中,图象的斜率表示电阻的倒数,由图象可知,斜率增大,故电阻减小;
(4)在原图中再作出以99Ω等效为电源内阻时的伏安特性曲线,如下图,则两图象的交点纵坐标为电路中的电流25mA;此时灯泡两端的电压为7.9V;则电源的输出总电压U=7.9+IR=9.88V;
由P=UI可求得电源的输出功率P=UI=9.88×0.025W≈0.26W;
故答案为:(1)V2; A1;R1; (2)如上图;(3)减小;(4)0.26.
点评:本题考测量小灯泡的伏安特性曲线实验,注意在最后的数据处理时,采用了图象的方法;应注意学会图象法在解题中的应用.
