题目内容

在“用电流表和电压表测电池的电动势和内电阻”的实验中，共测得了6组电流I、电压U的值．

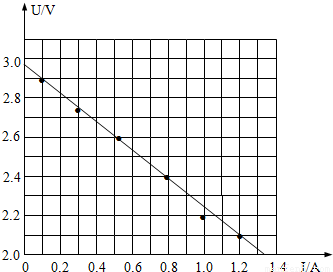

（1）如图中的6个点表示实验测得的6组电流I、电压U的值，根据这些实验值，要求作出U-I图线；

（2）由此图线，求得电池电动势E=    V，内阻r    Ω．（均取2位小数）
【答案】分析：测出的路端电压和电流已标出，则用直线将这些点连接即可得出U-I图象；图象与纵坐标的交点为电动势；由闭合电路欧姆定律可求出内电阻．
解答：解：用一条直线连接6个点，让尽量多的点落在直线上或直线的两侧，直线与纵轴的交点即电源的电动势，由图可以读出电动势E=2.96V；
直线与横坐标的交点表示的是电压2.0V时的电流，大约1.32A，则电源的内阻：

故答案为：（1）直线且必须交于横纵坐标轴

（2）2.90---3.00，0.72----0.80
点评：本题考查测电动势和内电阻的数据处理，题目较为简单，但要注意审题，部分同学没有按要求保留有效数字而失分．
