Question

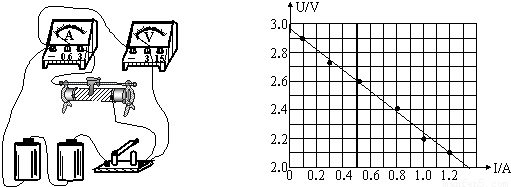

用电流表和电压表测电池的电动势和内电阻，提供的器材如图所示．
（1）用实线代表导线把图（甲）所示的实物连接成测量电路．（两节干电池串联作为电源，图中有部分线路已连接好）
（2）图（乙）中的6个点表示实验中测得的6组电流I、电压U的值，按照这些实验值作出U-I图线，由此图线求得的电源电动势E=______v，内电阻r=______Ω．（结果保留小数点后两位数字）

Answer 1

【答案】分析：（1）根据测电池的电动势和内电阻实验的原理可得出实验的电路图；
（2）测出的路端电压和电流已标出，则用直线将这些点连接即可得出U-I图象；图象与纵坐标的交点为电动势；由闭合电路欧姆定律可求出内电阻．
解答：解：（1）测电动势和内电阻的实验电路中，只需要用电压表测出路端电压，电流表测出电路电流，多测几组即可得出结论；故实验电路如图所示：
（2）将各点用直线连接起来，应让尽量多的点分布在直线上，误差较大的要舍去；由图可知，电源的电动势约为2.96～2.98V；由图可知，当电压为2.6V时，电流为0.5A；则
有：
E=U+Ir；
解得：r===0.74Ω；
故答案为：（1）如图所示：
（2）2.97（2.96～2.98均为正确）；0.71（0.68～0.74均正确）．

点评：本题考查测电动势和内电阻的数据处理及实物图的连接，题目较为简单，但要注意审题，部分同学没有按要求保留有效数字而失分．
