Question

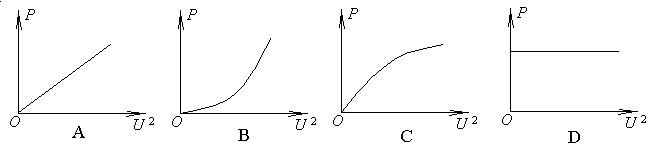

一个“220V60W”的白炽灯泡，加上的电压U由零逐渐增加到220V，在这个过程中，它消耗的电功率P与两端电压U的平方间的关系可用图象表示，下面的四个图象中，可能正确的是

Answer 1

答案：C
提示：

如果灯丝的电阻不随温度而改变，即电阻R如果为恒量，则P~U2图像应是一条过原点的直线，但实际上灯丝的电阻随温度升高而变大，即电压U越大，电阻R越大，从而相应的电功率P将变小，因此C图正确．
