题目内容
某同学要测某一电阻的阻值（约3~5
），现有下列器材：
A.两节干电池
B.电压表0~3V，内阻约
C.电流表0~0.6A，内阻约
D.滑动变阻器，0~
E.滑动变阻器，0~100
F.开关和若干导线
滑动变阻器采用限流接法，要较准确地测出待测电阻的阻值.
①滑动变阻器应选________；（填序号）
②某同学的实物接线如图所示，指出该同学接线中的错误_________________

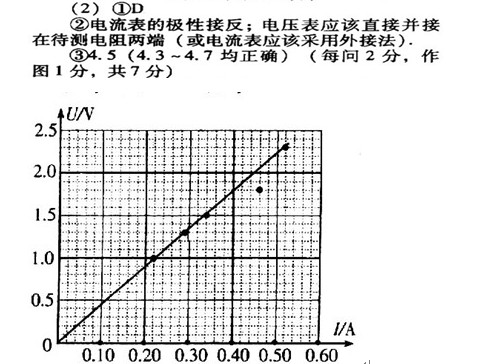

③图中5个点是实验中测得的U、I值，作图并求出R=_______.（保留两位有效数字）.
【答案】
（2）由于电源是两节干电池，其电动势约为3V，电流表量程为0.3A，故变阻器选量程10Ω的即可满足实验要求，量程100Ω的变阻器用限流接法电路中电流太小，造成电流表读数误差增大，并且不便于调节。将已知点连线，使尽可能多的点落在线上，不在线上的均匀分布在线的两侧，误差较大的点予以舍去；图线的斜率即为待测电阻的大小。
