题目内容
如图所示，电灯L标有“4 V，1 W”的字样，滑动变阻器R总电阻为50 Ω，当滑片P滑至某位置时，L恰好正常发光，此时电流表示数为0.45 A，由于外电路某处发生故障，电灯L突然熄灭，此时电流表示数为0.5 A，电压表示数为10 V．若导线完好，电路中各处接触良好，电表均为理想电表，则下列判断正确的是
A．发生的故障是断路
B．发生的故障是短路
C．电源的电动势为12.5 V、内阻为0.5 Ω
D．发生故障前，滑动变阻器接入电路的阻值为20 Ω
答案：AD

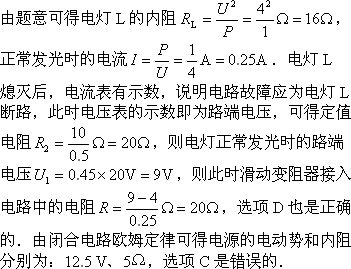

解析：
解析：
|
|
