题目内容
在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是
A．U1/I不变，ΔU1/ΔI不变．
B．U2/I变大，ΔU2/ΔI变大．
C．U2/I变大，ΔU2/ΔI不变．
D．U3/I变大，ΔU3/ΔI不变．
答案：ACD

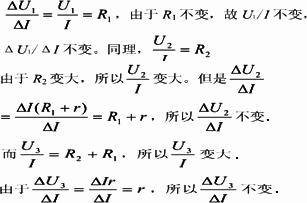

解析：
解析：
|
解析： [规律总结]本题求解的关键是确定ΔU1、ΔU2、ΔU内的关系，由于E＝U1＋U2＋U内，其中U1变小、U2变大、U内变小，故有ΔU2＝ΔU1＋ΔU内．很多同学由于无法确定这个关系，而得出ABD的错误结论． |
