题目内容
为了测定某电压表的内阻，给你下列器材：
A．待测电压表（O～3V）
B．电流表（0～1mA）
C．滑动变阻器（0～50Ω）
D．电源（1.5V的干电池2节）
E．开关1个
F．导线若干
①请你设计一个测定电压表内阻的电路图，画在下面的方框内．
②根据你设计的电路图，将图中实物连成实验电路．
A．待测电压表（O～3V）
B．电流表（0～1mA）
C．滑动变阻器（0～50Ω）
D．电源（1.5V的干电池2节）
E．开关1个
F．导线若干
①请你设计一个测定电压表内阻的电路图，画在下面的方框内．
②根据你设计的电路图，将图中实物连成实验电路．
分析：（1）电压表可以显示自身电压值，再用电流表测出其电流即可．电压表内阻与滑动变阻器阻值相差较大，故采用滑动变阻器分压接法；
（2）对照电路图连接实物图，导线不要交叉．
（2）对照电路图连接实物图，导线不要交叉．
解答：解：（1）电压表可以显示自身电压值，再串联一电流表测出其电流即可，

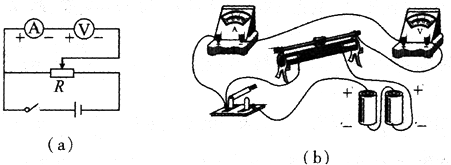

因为RV≥R所以变阻器不能起限流作用，所以采用滑动变阻器分压式接法．电路图如图（a）；
（2）对照电路图连线如图 （b）．
故答案为：（1）如上图（2）如上图．
因为RV≥R所以变阻器不能起限流作用，所以采用滑动变阻器分压式接法．电路图如图（a）；
（2）对照电路图连线如图 （b）．
故答案为：（1）如上图（2）如上图．
点评：电压表实质为一个可以显示自身电压的大电阻，其同样适用欧姆定律．
