在如图所示的电路中，电阻
R1＝12 Ω，R2＝8 Ω，R3＝4 Ω．当电键S断开时，电流表示数为0.25 A，当S闭合时电流表示数为0.36 A，则电源的电动势和内阻分别多大？
答案：

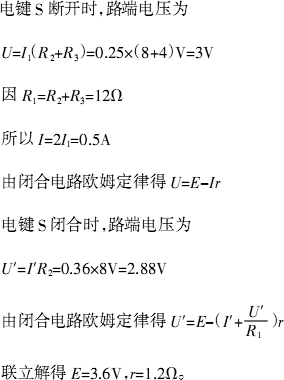

解析：
解析：
|
答案： 3.6 V 1.2 Ω讲析： |
