题目内容
量电流表G1内阻r1的实物电路（部分）如图所示。供选择的仪器如下：
①待测电流表G1(0〜5mA，内阻约300Ω);
②电流表G2(O〜1OmA,内阻约100Ω);
③定值电阻R1(300Ω)；
④定值电阻R2(10Ω)
⑤滑动变阻器R3(0〜1000Ω);
⑥滑动变阻器R4(0〜20Ω);
⑦干电池（1.5V）；
⑧电键S及导线若干。

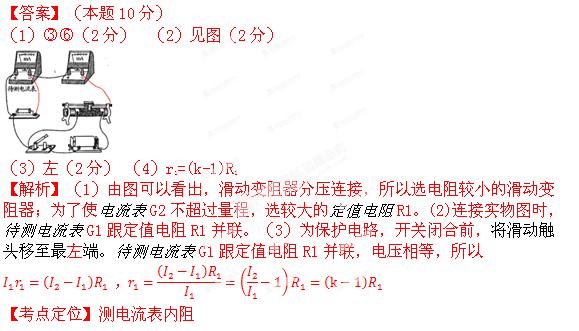

(1) 定值电阻应选______,滑动变阻器应选______(在空格内填写序号）
(2) 用连线连接实物图。
(3) 补全实验步骤：
①按电路图连接电路，将滑动触头移至最______端（填“左”或“右”)；
②闭合电键S，移动滑动触头至某一位置，记录G1 G2的读数I1 I2;
③多次移动滑动触头，记录相应的G1、G2读数I1、I2;
④以I2为纵坐标，I1为横坐标，作出相应图线，如图所示。
(4) 根据I2-I1图线的斜率k及定值电阻，写出待测电流表内阻的表达式______。
能考试期末冲刺卷系列答案
（1）图10中游标卡尺读数为 mm，螺旋测微器读数为 mm．
（2）在“探究速度随时间变化的规律”实验中，小车做匀变速直线运动，记录小车运动的纸带如图11所示．某同学在纸带上共选择7个计数点A、B、C、D、E、F、G，相邻两个计数点之间还有４个点没有画出．他量得各点到A点的距离如图所示，根据纸带算出小车的加速度为1 .0m/s2．则：
①本实验中所使用的交流电源的频率为 Hz；
②打B点时小车的速度vB＝ m/s，BE间的平均速度
＝ m/s.
(3)为了测量某电池的电动势 E（约为3V）和内阻 r，可供选择的器材如下：
A．电流表G1（2mA 100Ω） B．电流表G2（1mA 内阻未知）
C．电阻箱R1（0~999.9Ω） D．电阻箱R2（0~9999Ω）
E．滑动变阻器R3（0~10Ω 1A） F．滑动变阻器R4（0~1000Ω 10mA）
G．定值电阻R0（800Ω 0.1A） H．待测电池
I．导线、电键若干
①采用如图12（甲）所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：
| I1（mA） | 0.40 | 0.81 | 1.20 | 1.59 | 2.00 |
| I2（mA） | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 |
根据测量数据，请在图12（乙）坐标中描点作出I1—I2图线．由图得到电流表G2的内阻等于 Ω．
②在现有器材的条件下，测量该电池电动势和内阻，采用如图12（丙）所示的电路．在给定的器材中，图中滑动变阻器①应该选用 ，电阻箱②应该选用 （均填写器材后面的代号）．
③根据图12（丙）所示电路，请在图12（丁）中用笔画线代替导线，完成实物电路的连接．
为探究橡皮条被拉伸到一定长度的过程中，弹力做的功和橡皮条在一定长度时具有的弹性势能，某同学在准备好橡皮条、测力计、坐标纸、铅笔、直尺等器材后：进行了以下的操作：
a．将橡皮条的一端固定，另一端拴一绳扣，用直尺从橡皮条的固定端开始测量橡皮条的原长l0，记录在表格中；
b．用测力计挂在绳扣上，测出在不同拉力F1、F2、
F3……的情况下橡皮条的长度l1、l2、l3……；
c．以橡皮条的伸长量△l为横坐标，以对应的拉力F为纵坐
标，在坐标纸上建立坐标系，描点、并用平滑的曲线作出
F—△l图象；
d．计算出在不同拉力时橡皮条的仲长量△l1、△l2、△l3……；
e．根据图线求出外力克服橡皮条的弹力做的功，进而求出橡皮条具有的弹性势能．
（1）以上操作合理的顺序是 _____。；
（2）实验中，该同学作出的F-△l1图象如图所示，从图象可求出△l=9cm时橡皮条具有的弹性势能约为 J．（保留二位有效数字）
Ⅱ、（14分）为了测量电池B的电动势E（约为2．4V）和内阻r（约为1,），实验室可供选择的器材如下：
A．电流表G1（满偏电流为2mA，内阻Rg1=100）
B．电流表G2（满偏电流为1mA，内阻Rg2未知）
C．电阻箱RP（0一999．9）
D．电阻箱RQ（0一9999）
E．滑动变阻器R（0～20 lA）
F．开关一个、导线若干
（1）实验中，先用图1所示的电路测定电流表G2的内阻，将Rp调为500,0接入电路起保护作用，调节滑动变阻器R，得到多组电流表G1和G2的示数，I1和I2如下表所示：
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| I1（mA） | 0.40 | 0.81 | 1.20 | 1.59 | 2.00 |
| I2（mA） | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 |
根据测量数据，请在图2的坐标中描点作出I1—I2图线，由图得到电流表G2的内阻Rg2= .(保留三位有效数字)
（2）若采用图3所示电路测量该电池的电动势和内电阻；
a．图中电阻箱②应选用给定器材中的 __________（选填器材代号）；
b．根据图3所示电路，请在图4中用笔画线代替导线，完成实物电路的连接；
c．实验中，将①、②处的电阻箱分别调节为R1、R2接入电路，若，
，进行以下操作：
①．闭合开关S，调节滑支变阻器至某一位置，此时电流表G1和G2的示数分别为0.75mA和0.77mA；
②．保持开关S闭合，调节滑动变阻器至另一位置，此时电流表G1和G2的示数分别为1.50mA 和0.71mA；
则由c中数据可求得该电源电动势E= V，内电阻r= 。（保留三位有效数字）
（1）（4分）图10中游标卡尺读数为 mm，螺旋测微器读数为 mm．
（2）(6分)在“探究速度随时间变化的规律”实验中，小车做匀变速直线运动，记录小车运动的纸带如图11所示．某同学在纸带上共选择7个计数点A、B、C、D、E、F、G，相邻两个计数点之间还有４个点没有画出．他量得各点到A点的距离如图所示，根据纸带算出小车的加速度为1 .0m/s2．则：
①本实验中所使用的交流电源的频率为 Hz；
②打B点时小车的速度vB＝ m/s，BE间的平均速度
＝ m/s.
(3)（8分）为了测量某电池的电动势E（约为3V）和内阻r，可供选择的器材如下：
A．电流表G1（2mA 100Ω） B．电流表G2（1mA 内阻未知）
C．电阻箱R1（0~999.9Ω） D．电阻箱R2（0~9999Ω）
E．滑动变阻器R3（0~10Ω 1A） F．滑动变阻器R4（0~1000Ω 10mA）
G．定值电阻R0（800Ω 0.1A） H．待测电池
I．导线、电键若干
①采用如图12（甲）所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：
| I1（mA） | 0.40 | 0.81 | 1.20 | 1.59 | 2.00 |
| I2（mA） | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 |
②在现有器材的条件下，测量该电池电动势和内阻，采用如图12（丙）所示的电路．在给定的器材中，图中滑动变阻器①应该选用 ，电阻箱②应该选用 （均填写器材后面的代号）．
③根据图12（丙）所示电路，请在图12（丁）中用笔画线代替导线，完成实物电路的连接．
