题目内容

为了测定电流表A1的内阻，采用如图1所示的电路。

其中：A1是待测电流表，量程为300μA内阻约为100Ω；

A2是标准电流表，量程是200μA；

R1是电阻箱，阻值范围0~999.9Ω；

R2是滑动变阻器；R3是保护电阻

E是电池组，电动势为4V，内阻不计；

S1是单刀单掷开关，S2是单刀双掷开关。

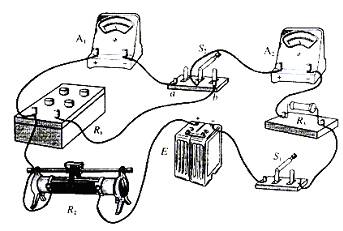

（1）根据电路图1，请在图2中画出连线，将器材连接成实验电路.

（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150μA；然后将开关S2扳到接点b处，，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA。若此时电阻箱各旋钮的位置如图3所示，电阻箱R1的阻值是　　    Ω，则待测电流表A1的内阻R3=　　　　    Ω。

（3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全在下面提供的四个电阻中，保护电阻R3应选用：　　　　　　   （填写阻值相应的字母）。

A．200kΩ B．20kΩ C．15kΩ D．20Ω

（4）下面提供最大阻值不同的四个滑动变阻器供选用。即要满足上述实验要求，又要调整方便，滑动变阻器　　　　　　   （填写阻值相应的字母）。

A．1kΩ B．5kΩ C．10kΩ D．25kΩ



答案：
解析：

（1）如下图

  （2）86.3    86.3    （3）B   （4）C




提示：


练习册系列答案
相关题目
（2004?北京）为了测定电流表A1的内阻，采用如图1所示的电路．其中：
A1是待测电流表，量程为300μA，内阻约为100Ω；
A2是标准电流表，量程是200μA；
R1是电阻箱，阻值范围0～999.9Ω；
R2是滑动变阻器；
R3是保护电阻；
E是电池组，电动势为4V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关．

（1）根据电路图1，请在图2中画出连线，将器材接成实验电路
（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150μA；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA．若此时电阻箱各旋钮的位置如图3所示，电阻箱R1的阻值是
86.3
86.3
Ω，则待测电流表A1的内阻Rg=
86.3
86.3
Ω．
（3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全．在下面提供的四个电阻中，保护电阻R3应选用：
B
B
（填写阻值相应的字母）．
A.200kΩ    B.20kΩ      C.15kΩ      D.20Ω
（4）下面提供最大阻值不同的四个滑动变阻器供选用，既要满足上述实验要求，又要调整方便，滑动变阻器
C
C
（填写阻值相应的字母）是最佳选择．
A.1kΩ      B.5kΩ      C.10kΩ     D.25kΩ
为了测定电流表A1的内阻，某同学采用如下图所示的实验电路．其中：A1是待测电流表，量程为300μA，内阻约为100Ω；A2是标准电流表，量程是200μA；R1是电阻箱，阻值范围是0～999.9Ω；R2是滑动变阻器；R3是保护电阻；E是电池组，电动势为4V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关．
（1）根据图所示电路的实物图，请在右侧的方框中画出实验电路图．
（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R2的滑片移到最
左端
左端
；（填“左端”或“右端”）将开关S2扳到接点a处，接通开关S1；调整滑动变阻器R2，使电流表A2的读数是150μA；
②将开关S2扳到接点b处，
调节电阻箱R1
调节电阻箱R1
，使电流表A2的读数仍是150μA．
③若此时电阻箱各旋钮的位置如右图所示，则待测电流表A1的内阻Rg=
86.3
86.3
Ω．
（3）上述实验中，无论怎样调整滑动变阻器R2的滑动位置，都要保证两只电流表的安全．在下面提供的四个电阻中，保护电阻R3应选用
B
B
．（填写阻值前相应的字母）
A．200kΩ    B．20kΩ   C．15kΩ    D．150kΩ
为了测定电流表A1的内阻，某同学采用如图甲所示的实验电路．其中：
精英家教网
A1是待测电流表，量程为300μA，内阻约为100Ω：
A2是标准电流表，量程为200μA：
R1是电阻箱，阻值范围是0～999.9Ω：
R2是滑动变阻器；
R3是保护电阻；
E是电池组，电动势为4V，内阻不计：
S1是单刀单掷开关；
S2是单刀双掷开关．
（1）①实验中滑动变阻器采用

式接法（填“分压”或“限流”）；
②根据上图所示电路的实物图，请在虚线框中画出实验电路图．
精英家教网
（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R2的滑片移到最

（填“左端”或“右端”），将开关
S2扳到接点a处，接通开关S1，调整滑动变阻器R2，使电流表A2的读数为150μA．
②将开关S2扳到接点b处，

，使电流表A2的读数仍为150μA．
③若此时电阻箱各旋钮的位置如图乙所示，则待测电流表A1的内阻Rg=

Ω．
（3）上述实验中，无论怎样调整滑动变阻器R2的滑片，都要保证两只电流表的安全．在下面提供的四个电阻值中，保护电阻R3应选用

（填写相应的字母）．
A.200kΩ
B.20kΩ
C.15kΩ
D.150kΩ
（2007?湖南模拟）为了测定电流表A1的内阻．其中：

A1是待测电流表，量程为300μA，内阻约为100Ω；
A2是标准电流表，量程是200μA；
R1是电阻箱，阻值范围0～999.9Ω；
R2是滑动变阻器，阻值范围0～25KΩ；
E是电池组，电动势为4V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关
（1）在图1中画出实验原理图，在图2中画出实验物连线图
（2）若 （1）中测得A1的内阻为100Ω，下面把A1表改装成电流--电压两用电表，如图3所示，图中S是双刀双掷开关，a、b、c、d、e、f为接线柱，双刀双掷开关的触刀掷向a、b时，e与a接通，f与b接通；掷向c、d时，e与c接通，f与d接通．为使作电流表用时量程为0.6A，作电压表用时量程为3V．则两个电阻的值应为R1=
9900
9900
Ω，R2=
0.05
0.05
Ω．
