题目内容
热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约
4～5 Ω．热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：盛有热水的热水杯(图中未画出)、电源(3 V、内阻可忽略)、直流电流表(内阻约1 Ω)、直流电压表(内阻约5 kΩ)、滑动变阻器(0～20 Ω)、开关、导线若干．(1)在方框中画出实验电路图，要求测量误差尽可能小．
(2)根据电路图，在实物图上连线．
(3)简要写出完成接线后的主要实验步骤________．
答案：
解析：
解析：
|
(1)如图

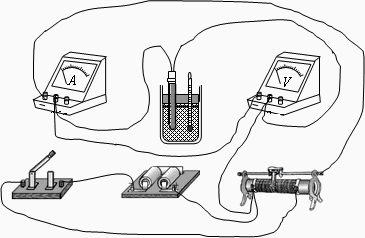

(2)如图所示．
(3)①往保温杯中加入一些热水，待温度稳定时读出温度计值； ②调节滑动变阻器，快速测出电流表和电压表的值； ③重复①～②，测量不同温度下的数据； ④绘出各测量温度下热敏电阻的伏安特性曲线 |
