题目内容
如图, 板AB的B端用铰链与墙连接, A端用水平绳系于墙上. 光滑球夹于墙、板之间, 已知板长L, 球半径R, 板、墙夹角θ, 球重
, 板重
且质料均匀,则绳之拉力为.
[ ]
答案：B
解析：
解析：
|

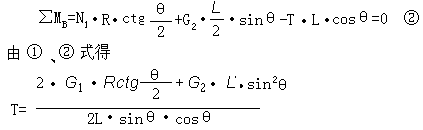

解: 如图, 球受三力作用而平衡: 重力G1、墙支持力N2、板支持力N1. 从图中可得 板受力中有三力对B产生力矩: 重力G2、球压力N'1(N'1=N1)、绳拉力T, 由力矩平衡条件
|
