题目内容
（2013成都摸底）欲用伏安法测定一个阻值约为5Ω左右的未知电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（3V，内阻1Ω）
B．电流表(0～3 A，内阻0.0125Ω)
C．电流表(0～0.6 A，内阻0.125Ω)
D．电压表(0～3 V，内阻3 kΩ)
E．电压表(0～15 V，内阻15 kΩ)
F．待测电阻
G．开关、导线
H.滑动变阻器(0～20Ω，额定电流1 A)
I．滑动变阻器(0～2 000Ω，额定电流0.3 A)
(1)上述器材中应选用的是____（填写各器材的字母代号）。

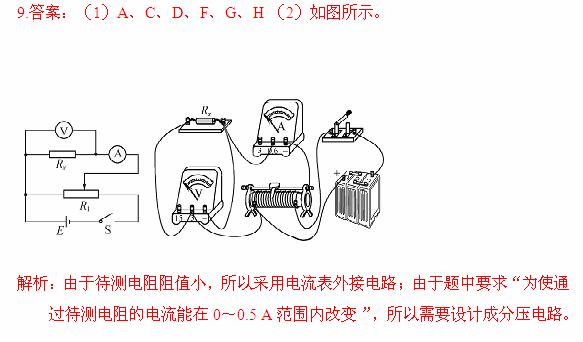

(2)为使通过待测电阻的电流能在0～0.5 A范围内改变，请在答题卡的虚线框中画出测量待测电阻R的原理电路图，然后根据你设计的电路将给定的器材连成实验电路。
