题目内容

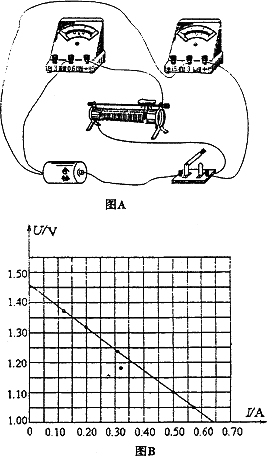

测量电源电动势和内电阻的器材如图A所示，请用实线表示导线，将图A中器材连成实验用电路，实验时经测量得出的数据如下表，请在下图B的方格纸上画出U－I图线．利用图线可求出电源电动势和内电阻分别为________、________．
答案：
解析：
解析：
|
E＝1.46 V r＝0.72 Ω
|
