题目内容

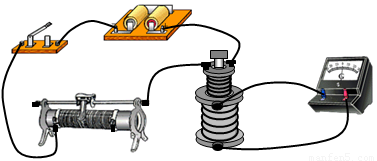

如图所示为“研究电磁感应现象”的实验装置，部分导线已连接。
（1）用笔线代替导线将图中未完成的电路连接好。
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向_______偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向_______偏。
【答案】
（1）电路连接如图。 （2分）
（2）向右偏， 向左偏。 （2分）
【解析】在闭合电键时，原线圈磁通量增大，导致副线圈磁通量增大，电流计向右偏，所以当原线圈迅速插入副线圈时，副线圈磁通量增大，所以向右偏，当滑动变阻器滑片向右移动时，电阻增大，电流减小，所以副线圈中的磁通量减小，则电流计向左偏
