小灯泡灯丝的电阻会随温度的升高而变化。一学习小组通过实验研究这一问题。实验室备有的器材是：电压表（0-3V，3kΩ），电流表（0-0.6A，0.1Ω）,电池，开关，滑动变阻器，待测小灯泡，导线若干。实验时，要求小灯泡两端电压从0逐渐增大到额定电压。①他们应选用下图中的_____图所示电路进行实验。
A B C D

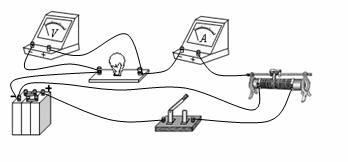

②根据电路图，用实线代替导线将下列实物连接成实验电路。
③某同学已经描绘出灯丝的伏安特性曲线如图所示，已知实验中使用的小灯泡标有1.5V字样。请你根据实验结果求出小灯泡在1.5V电压下的实际功率是______W。
①A． ②如右图所示
③0.69
③0.69
