Question

一个未知电阻R_x，阻值大约为10kΩ-20kΩ．为了较为准确的测定其电阻值，实验室中有如下器材：
电压表V  （量程3V、内阻约为3kΩ）
（量程15V、内阻约为15kΩ）
电流表A₁   （量程200μA、内阻约为100Ω）
电流表A₂   （量程5mA、内阻约为10Ω）
电流表A₃   （量程0.6A、内阻约为1Ω）
电源        电动势为3V
滑动变阻器R的最大阻值为200Ω开关S
a．在实验中电压表量程应选______，电流表应选______1

Answer 1

【答案】分析：要根据电源电动势大小选择电压的表量程；根据欧姆定律估算出通过待测电阻的电流，然后选择电流表量程；根据滑动变阻器最大阻值远小于待测电阻值，选择变阻器用分压式接法．
解答：解；a、因电源电动势为3V，所以电压表量程应选3V，根据欧姆定律可求出通过待测电阻的电流I==mA～mA，所以电流表应选．
b、由于，所以电流表应用内接法；由于滑动变阻器最大阻值远小于待测电阻，变阻器应用分压式接法，电路图如图所示：

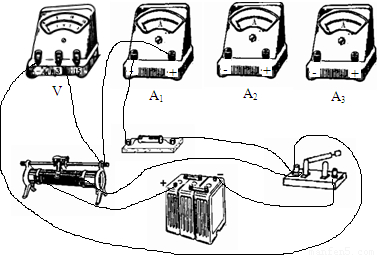

c、实物图连线如图所示；

故答案为a 3V，
        b 如图
        c 如图
点评：选择电流表和电压表的原则是要求通过电表的电流或电压值不小于满刻度的；若滑动变阻器的阻值远小于待测电阻时，应用分压式接法．
