题目内容

用以下器材测量一待测电阻R_x的阻值(900～1000 Ω)：电源E，具有一定内阻，电动势约为9.0 V；电压表V₁，量程为1.5 V，内阻r₁＝750 Ω；电压表V₂，量程为5 V，内阻r₂＝2500 Ω；滑线变阻器R，最大阻值约为100 Ω；单刀单掷开关K，导线若干．

(1)根据你所画的电路原理图在题给的实物图上画出连线．

(2)若电压表V₁的读数用U₁表示，电压表V₂的读数用U₂表示，则由已知量和测得量表示R_x的公式为R_x＝________．

答案：
解析：

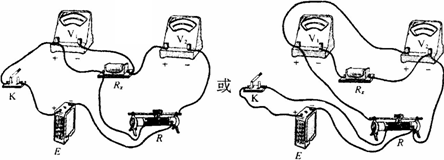

　　(1)

　　(2)或
