在距离斜坡底端10m的山坡上，一辆小车以4m/s的速度匀速向上行驶，5s后，小车又以2m/s的速度匀速向下行驶．设位移和运动方向都以沿斜坡向下为正方向，试作出小车20s内的位移图象和速度图象，由图象再确定小车在20s末的位置．
答案：略
解析：
解析：
|

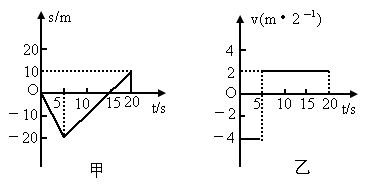

画出如图所示的草图，在 0～5s内，位移大小为4×5m＝20m，方向为负，速度方向为负；5s后向下行驶，速度方向为正，经时间 退回到原出发点O，位移为零，5～15s内位移方向为负；还有最后的5s，从原出发点继续向下行驶，位移和速度方向均为正，这5s内位移大小为2×5m＝10m，作出s-t图象和v-t图象，如图甲、乙所示，由s-t图象知在20s末小车在坡底端．
用图象表示物理过程是物理学的常用方法，它具有形象直观的优点，但相应要求也较高，需要透彻理解物理过程和图象的意义． |
