（8分）在“探究小车速度随时间变化的规律”实验中，得到了一条记录小车运动的纸带，如图所示 （实验所用的交流电频率为50 Hz ） 。

[来源:Zxxk.Com]

（1）请在纸带上选取6个测量点并标在纸带上，要求所标的测量点以刻度尺的零点作为起始点，每相邻两个测量点之间还有1个计时器打下的点。每两个相邻测量点之间的间距用表示，利用图中的刻度尺完成对纸带的测量，并填入下表：

/cm	/cm	/cm	/cm	/cm	/cm

（2）根据表中的数据绘出速度v与时间t的图象；

（3）分析小车的运动情况，并求出加速度的大小。



Answer 1

【答案】

（1）

/cm	/cm	/cm	/cm	/cm	/cm
1.62	2.13	2.63	3.12	3.60	4.00

（2）

（3）匀加速直线运动

【解析】(2)实验用的交流电频率为50Hz，两测量点间的时间为

根据得

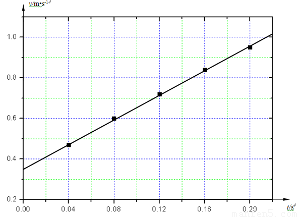

速度v与时间t的图像

(3)从速度v与时间t的图像分析小车作匀加速直线运动，

由图的斜率知，加速度的大小为 评分标准：(1)3分；(2)3分；(3)2分。
