题目内容
在电学实验中，伏特表的内阻可以用下面的电路测量。电路中的电源电动势未知，电源的内阻忽略不计。外接电阻R的阻值已知（它和电压表的内阻接近）。

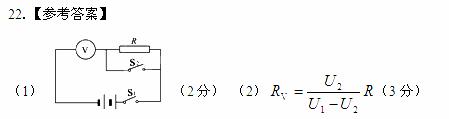

（1）请根据实物电路画出实验电路原理图，画在答题纸的方框中。
（2）实验步骤如下：
①闭合开关S1、S2稳定后，读出电压表的读数U1；
②闭合开关S1、断开开关S2稳定后，读出电压表的读数U2；
请根据上面测量的物理量和已知量，写出伏特表内阻的表达式： 。
【命题立意】主要考查用比较法测电阻及电路的基本知识。
【解 析】闭合电键S1、S2，电源的电动势
；
闭合电键S1、断开电键S2，
，
整理得：
