题目内容

在探究“力的合成”的实验中，橡皮条的一端固定在P点，另一端被A、B两只弹簧秤拉伸至O点，F1、F2分别表示A、B两只弹簧秤的读数，如图所示，使弹簧秤B从图示位置开始顺时针缓慢转动，在这过程中保持O点位置和弹簧秤A的拉伸方向不变，则在整个过程中两弹簧秤的读数F1、F2的变化是

[　　]

A．F1减小，F2减小

B．F1减小，F2增大

C．F1减小，F2先增大后减小

D．F1减小，F2先减小后增大

答案：D
解析：

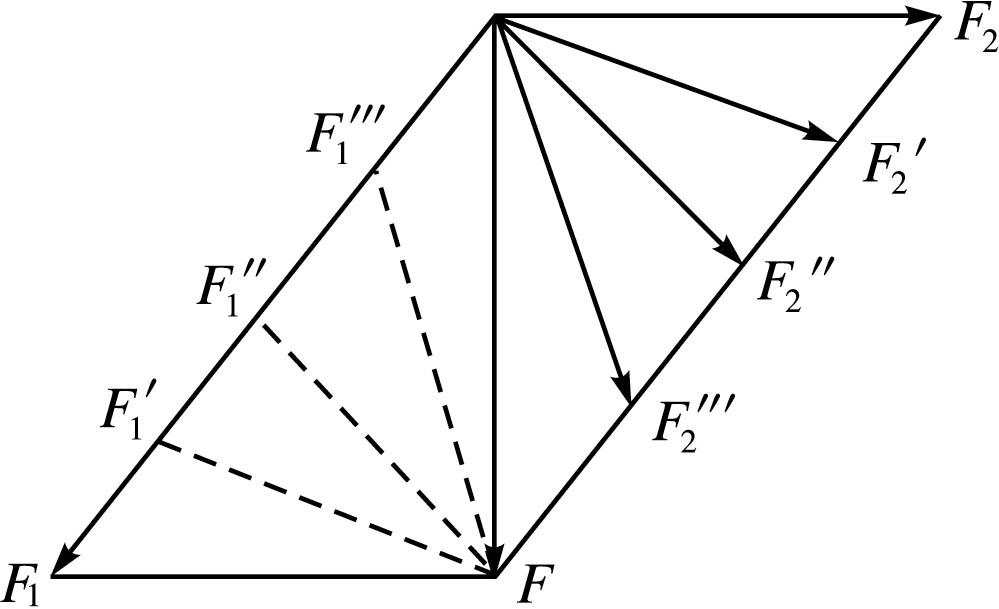

　　思路解析：由于结点O的位置不变，所以F1和F2的合力大小和方向不变，画出平行四边形如图所示，弹簧秤A的拉伸方向不变，则F1的方向不变，弹簧秤B顺时针转动过程中，F2的大小和方向均不断改变，图中画出弹簧秤B转动过程中的三个位置，两弹簧秤的读数分别为等等，观察表示力大小的有向线段长短变化，可以看出弹簧秤A的读数F1一直逐渐减小，而弹簧秤B的读数F2先减小后增大，当弹簧秤B转动至与弹簧秤A垂直时F2最小．

　　深化升华：注意此处空半格这种方法称为图解法，常用来定性研究力的变化问题，在这里只需作出平行四边形的示意图，确定哪些力的大小或方向是不变的，根据平行四边形分析变化的力的情况，就可以得出结论，避免了繁杂的计算．
