如图所示，两平行金属板A、B长8cm，两板间距离d=8cm，A板比B板电势高300V，一带正电的粒子电荷量q=10^-10C，质量m=10^-20kg，沿电场中心线RO垂直电场线飞入电场，初速度υ=2×10⁶m/s，粒子飞出平行板电场后经过界面MN、PS间的无电场区域后，进入固定在O点的点电荷Q形成的电场区域，（设界面PS右边点电荷的电场分布不受界面的影响），已知两界面MN、PS相距为12cm，D是中心线RO与界面PS的交点，O点在中心线上，距离界面PS为9cm，粒子穿过界面PS作匀速圆周运动，最后垂直打在放置于中心线上的荧光屏bc上．

（1）求粒子穿过界面MN时偏离中心线RO的距离多远？到达PS界面时离D点多远？
（2）在图上粗略画出粒子运动的轨迹．
（3）确定点电荷Q的电性并求其电荷量的大小．

Answer 1

【答案】分析：（1）带电粒子垂直进入匀强电场后，只受电场力，做类平抛运动，水平方向做匀速直线运动，竖直方向做匀加速直线运动．由牛顿定律求出加速度，由运动学公式求出粒子飞出电场时的侧移h，由几何知识求解粒子穿过界面PS时偏离中心线RO的距离．
（2）带电粒子垂直进入匀强电场后，只受电场力，做类平抛运动，在MN、PS间的无电场区域做匀速直线运动，界面PS右边做圆周运动，最后垂直打在放置于中心线上的荧光屏bc上，根据运动情况即可画出图象．
（3）由运动学公式求出粒子飞出电场时速度的大小和方向．粒子穿过界面PS后将绕电荷Q做匀速圆周运动，由库仑力提供向心力，由几何关系求出轨迹半径，再牛顿定律求解Q的电量．
解答：解：（1）粒子穿过界面MN时偏离中心线RO的距离（侧向位移）：
y=at²
a==，
 l=vt
y===0.03m=3cm
带电粒子在离开电场后将做匀速直线运动，其轨迹与PS线交于a，设a到中心线的距离为Y．
又由相似三角形得

 Y=4y=12cm

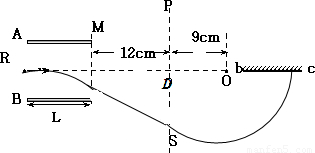

（2）带电粒子垂直进入匀强电场后，只受电场力，做类平抛运动，在MN、PS间的无电场区域做匀速直线运动，界面PS右边做圆周运动，最后垂直打在放置于中心线上的荧光屏bc上，图象如图所示：

（3）带电粒子到达a处时，带电粒子的水平速度：v_x=υ=2×10⁶m/s
竖直速度：所以 υ_y=at=1.5×1⁶0m/s，
v_合=2.5×10⁶m/s
该带电粒子在穿过界面PS后将绕点电荷Q作匀速圆周运动．所以Q带负电．根据几何关系：半径r=15cm

解得：Q=1.04×10^-8C
答：（1）求粒子穿过界面MN时偏离中心线RO的距离为3cm；到达PS界面时离D点12cm；
（2）粒子运动的轨迹如图所示；
（3）Q带负电，电荷量为Q=1.04×10^-8C．
点评：本题是类平抛运动与匀速圆周运动的综合，分析粒子的受力情况和运动情况是基础．难点是运用几何知识研究圆周运动的半径．
