题目内容

小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

I（A）
0．12
0．21
0．29
0．34
0．38
0．42
0．45
0．47
0．49
0．50
U（V）
0．20
0．40
0．60
0．80
1．00
1．20
1．40
1．60
1．80
2．00
（1）画出实验电路图． 可用的器材有：电压表、电流表、滑线变阻器（变化范围0—10Ω）、电源、小灯泡、电键、导线若干．
（2）在右图中画出小灯泡的U—I曲线．

（3）如果某一电池的电动势是1．5V，内阻是2．0Ω．问：将本题中的灯泡接在该电池两端，小灯泡的实际功率是多少？（简要写出求解过程；若需作图，可直接画在第（2）小题的方格图中）

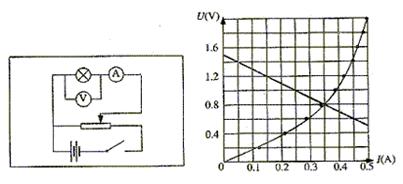

（1）见下图（2）见下图

（3）作出U=图线，可得小灯泡工作电流为0．35安，工作电压为0．80伏，因此小灯泡实际功率为0．28．

解析
