Question

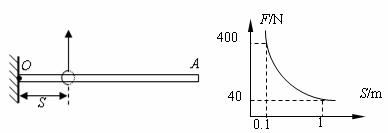

如图长2m的粗细和密度都均匀的光滑金属杆可绕O点转动，杆上有一光滑滑环，用竖直向上的测力计拉着滑环缓慢向右移动，使杆保持水平状态，测力计示数F与滑环离开O点的距离S的关系如图所示，则杆重      N；当滑环滑到图中A点时，金属杆是一个      杠杆（选填“省力”、“费力”或“等臂”）.


Answer 1

40     省力

解析试题分析：金属杆重心在中心上，阻力臂为L₂=1m，取图象上的一点F=40N，L₁=1m，
根据杠杆的平衡条件：
∴
解得：G=40N；
当滑环滑到图中A点时，动力臂大于阻力臂为省力杠杆。
考点：杠杆的平衡条件．
点评：学会看图象是学物理的基本要求，象速度-时间图象、路程-时间图象等，要先看纵坐标轴、横坐标轴各表示什么，再顺着图象看懂表示的物理过程．
