题目内容

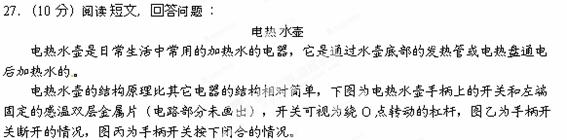

电热水壶烧水时，当水烧开时会自动切断电源，但为了安全起见，常常加以多重保护。第一重：蒸汽开关，利用水沸腾时产生的水蒸汽使图丙中蒸汽感温元件的双层金属片变形而向上弯曲，这时手柄开关会在弹簧的作用下向上运动，从而使电热水壶在
水烧开后自动断电。其断电是不可自复位的，故断电后水壶不会自动再加热
。第二重：干烧保护，如蒸汽开关未动作，水将会一直烧下去并不断减少，当烧干时，另一温控上的双层金属片所控制的开关会动作，使水壶断电；第三重，如以上均失去作用，随着温度升高，温控器内一塑料推杆将会熔化，使水壶断电。
 |
| |
（2）电热水壶上的三重保护开关应该 （串联/并联）接在电路中。
（3）通常情况下第二重保护的双层金属片控制的开关断开时的温度应设计为 （小于/等于/大于）100℃。
（4）图丙中的双层金属片上下两层的受热膨胀程度应该 。
A．上大下小 B．上下相同
C．上小下大 D．上大下小与上小下大均可
（5）在第三重保护时，塑料推杆如果熔化，则它的内能将 （增大/减小/不变）。
