题目内容
在如图所示的电路中，电流表的量程为0～0.6 A，电压表的最程为0～3 V，R3＝4 Ω．求(画出相应的等效电路图)：
(1)只闭合开关S1时，电路消耗的功率为4 W，则电源电压U＝？
(2)只闭合开关S2时，灯泡R1正常发光，R3消耗的功率为0.64 W，则灯泡的电阻R1＝？(写出该小题的解题思路后再求解)
(3)只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，则变阻器R2的取值范围是多少？
答案：
解析：
解析：
|
(1)只闭合开关S1时，等效电路如案图1

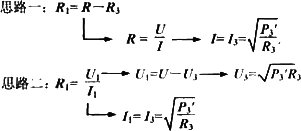

(2)思路和求解各1分，共2分 只闭合开关S2时：等效电路如案图2 U1＝U－U3＝4 V－1.6 V＝2.4 V
(3)共1分 只闭合开关S3时，等效电路如案图3 ①当滑片左移时，在不损坏电流表和电灯的情况下有： R2＝R－R1＝10 Ω－6 Ω＝4 Ω ②当滑片右移时，在不损坏电压表的情况下有： U2≤3 V 思路： ∴变阻器R2的阻值范围是4～18 Ω
|
；1分
