题目内容

电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下表的参数和如图所示的电路原理图．求：

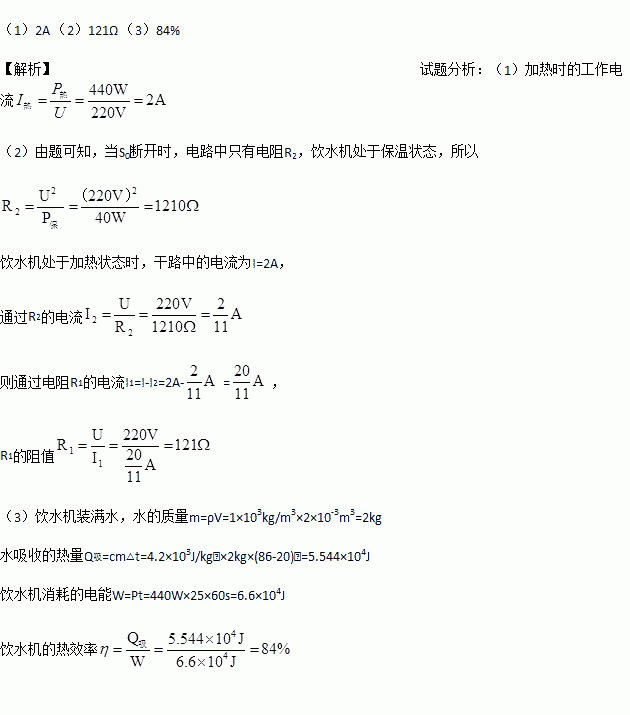

（1）加热状态时的工作电流；

（2）R1的阻值；

（3）若将水箱内装满20℃的水，需要工作25min才能加热到86℃.求该电热饮水机的加热效率．[c水＝4.2×103J/（kg·℃）]
