Question

现有电源、电流表、电压表、开关、滑动变阻器各一个，要测量额定电压为3.8V小灯泡的额定功率：

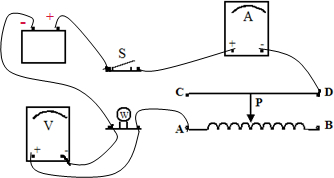

（1）请连接好实物图：
（2）根据实物图，实验前滑动变阻器滑片P应放置在______端．
（3）实验时电压表应调到______ V．
（4）若电流表示数如图所示，则小灯泡的额定功率为______．
（5）若电压调到4V时，小灯泡的实际功率为______．

Answer 1

解：（1）电源、开关、电流表、滑动变阻器、灯泡组成串联电路，电压表并联在灯泡两端，电路图如图所示．
（2）由电路图可知，闭合开关前，滑片应置于右端，此时滑动变阻器接入电路的阻值最大．
（3）测灯泡额定功率，应使电压表示数等于灯泡额定电压3.8V．
（4）由图示电流表可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.48A，灯泡额定功率P=UI=3.8V×0.48A=1.824W．
（5）∵I=，
∴灯泡电阻R==≈7.9Ω，
电压为4V时，灯泡实际功率P_实==≈2W．
故答案为：（1）电路图如图所示；（2）右；（3）3.8；（4）1.824W；（5）2W．
分析：（1）伏安法测灯泡电功率实验，电源、开关、电流表、滑动变阻器、灯泡组成串联电路，电压表并联在灯泡两端；连接电路时，注意滑动变阻器要接一上一下两个接线柱，注意电表正负接线柱不要接反．
（2）闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值．
（3）测灯泡额定功率，电压表示数应等于灯泡额定电压．
（4）由图示电流表确定电流表量程与分度值，读出电流表示数，然后由电功率公式P=UI求出灯泡额定功率．
（5）根据（4）求出灯泡电阻，然后由电功率公式求出电压为4V时的实际功率．
点评：本题考查了连接实物电路图、实验注意事项、电表读数、求功率等问题；应根据实验原理连接实物电路图，连接电路图时，要注意电表正负接线柱不要接反，注意滑动变阻器的接法．
