题目内容

（1）用笔画线表示导线，将如图1所示的电路连接完整．要求：灯泡L₁与L₂并联，用电流表测L₁中的电流．
（2）请画出图2中实物电路对应的电路图．

分析：（1）根据题目要求确定各电路元件的连接方式，然后连接实物电路图．
（2）分析清楚图2所示电路结构，然后作出电路图．

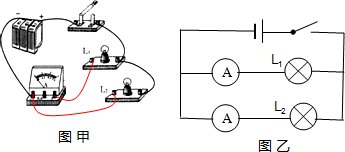

解答：解：（1）灯泡L₁与L₂并联，用电流表测L₁中的电流，电流表串联在L₁支路中，实物电路图如图甲所示；
（2）由图2所示可知，两灯泡并联，每个电流表测其中一个支路电流，电路图如图乙所示．
故答案为：（1）实物电路图如图甲所示；（2）电路图如图乙所示．

点评：本题考查了连接实物电路图、作电路图，分析清楚电路结构是正确解题的关键．
