题目内容

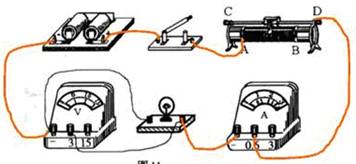

小丽做“测量小灯泡电功率”的实验，如图所示是实验所用到的器材。
（1）用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整。
（2）完成电路连接并闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压(3V)，则出现故障的可能原因是 。
（3）排除电路故障后，灯泡正常发光时，电压表的示数是2.5V。电流表示数如图所示，此时小灯泡的电功率是 W。
（1）如右图（3分）
（2）灯泡的灯丝断了（或连接灯泡的导线断了）（2分）
（3）0.75（2分）
【解析】完成电路连接并闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压(3V)，则出现故障的可能原因是灯泡的灯丝断了。排除电路故障后，灯泡正常发光时，电压表的示数是2.5V。电流表示数如图l4所示，此时小灯泡的电功率是0.75W。
全程金卷系列答案
（2009?宣武区一模）小丽测量标有“2.5V”字样小灯泡的电功率．实验桌上备有以下实验器材：待测小灯泡、电压表、电流表、滑动变阻器、电源、开关各一个；导线若干．小丽测量标有“2.5 V”字样小灯泡的电阻．实验桌上备有以下实验器材：待测小灯泡、电压表、电流表、滑动变阻器、电源、开关各一个；导线若干．
(1)请你在实物连接图中用笔画线代替导线将电压表连入电路．
(2)开关闭合前，滑动变阻器的滑片应移到______端，这样做能对电路起保护作用，在此实验中滑动变阻器的另一个作用是________________________________________．
(3)若开关闭合后，小丽发现电流表有示数，电压表示数为零，则可能的原因是__________________________________________．
(4)排除故障后，小丽通过实验得到的数据记录如下表．你通过分析表中的实验数据能发现：灯泡的电阻值随灯泡两端的电压增大而_________（填“增大”、“减小”或“不变”）
| 实验序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 小灯泡两端的电压U/V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 2.8 |
| 通过小灯泡的电流I/A | 0.08 | 0.10 | 0.14 | 0.18 | 0.20 | 0.22 |
| 小灯泡的发光亮度 | 不发光 | 很暗 | 较暗 | 较亮 | 正常发光 | 很亮 |
小丽测量标有“2.5 V”字样小灯泡的电阻．实验桌上备有以下实验器材：待测小灯泡、电压表、电流表、滑动变阻器、电源、开关各一个；导线若干．
(1)请你在实物连接图中用笔画线代替导线将电压表连入电路．
(2)开关闭合前，滑动变阻器的滑片应移到______端，这样做能对电路起保护作用，在此实验中滑动变阻器的另一个作用是________________________________________．
(3)若开关闭合后，小丽发现电流表有示数，电压表示数为零，则可能的原因是__________________________________________．
(4)排除故障后，小丽通过实验得到的数据记录如下表．你通过分析表中的实验数据能发现：灯泡的电阻值随灯泡两端的电压增大而_________（填“增大”、“减小”或“不变”）
| 实验序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 小灯泡两端的电压U/V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 2.8 |
| 通过小灯泡的电流I/A | 0.08 | 0.10 | 0.14 | 0.18 | 0.20 | 0.22 |
| 小灯泡的发光亮度 | 不发光 | 很暗 | 较暗 | 较亮 | 正常发光 | 很亮 |
(1)请你在实物连接图中用笔画线代替导线将电压表连入电路．
(2)开关闭合前，滑动变阻器的滑片应移到______端，这样做能对电路起保护作用，在此实验中滑动变阻器的另一个作用是________________________________________．
(3)若开关闭合后，小丽发现电流表有示数，电压表示数为零，则可能的原因是__________________________________________．
(4)排除故障后，小丽通过实验得到的数据记录如下表．你通过分析表中的实验数据能发现：灯泡的电阻值随灯泡两端的电压增大而_________（填“增大”、“减小”或“不变”）
| 实验序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 小灯泡两端的电压U/V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 2.8 |
| 通过小灯泡的电流I/A | 0.08 | 0.10 | 0.14 | 0.18 | 0.20 | 0.22 |
| 小灯泡的发光亮度 | 不发光 | 很暗 | 较暗 | 较亮 | 正常发光 | 很亮 |
