Question

在光具座上，放置了蜡烛、透镜与光屏．调节好各物件的位置后，光屏上得到清晰的像如图所示．已知光屏与蜡烛相距75cm；透镜的焦距为15cm，请在光具座适当的位置画出相关的透镜．

Answer 1

分析：根据光线过光心不改变方向，确定凸透镜的光心，由光心的位置确定凸透镜的位置．

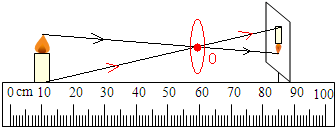

解答：解：连接烛焰的顶端的烛焰像的对应点，连接蜡烛底部和蜡烛底部的对应点，两条直线相交于O，O是凸透镜的光心，由光心的位置确定凸透镜的位置，即在60cm处画出凸透镜．如图．

故答案为：如上图．

点评：光线过光心不改变方向应用很广泛，在凸透镜成像实验中，当像没有成在光屏的中央位置时，可以根据光线过光心不改变方向，确定蜡烛、凸透镜、光屏的移动情况；此题通过光线过光心不改变方向，确定凸透镜的光心，从而确定凸透镜的位置．
