Question

在下面的两个图中，画出各力的力臂．

Answer 1

【答案】分析：先确定支点、动力作用线和阻力作用线，然后过支点作力的作用线的垂线段即可．
解答：解：（1）分别延长动力作用线和阻力作用线，然后过支点分别作动力作用线和阻力作用线的垂线段（即动力臂L₁和阻力臂L₂）；

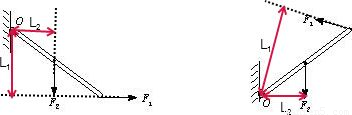

（2）延长动力作用线，过支点O分别作动力作用线和阻力作用线的垂线段（即动力臂L₁和阻力臂L₂）．如图所示：

点评：本题的关键是知道力臂的画法，然后根据力臂的画法作出正确的力臂．
